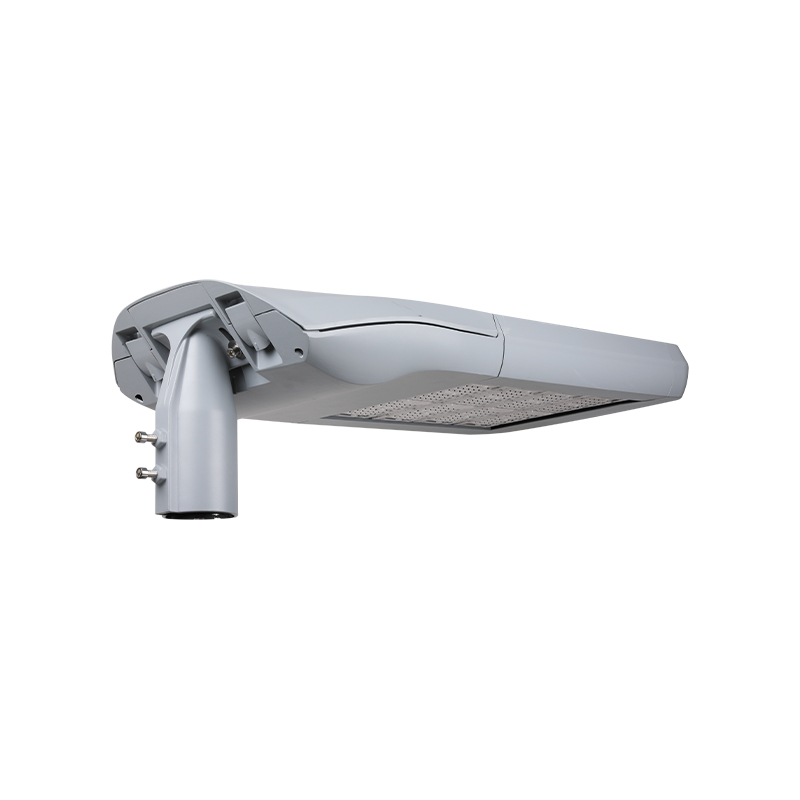

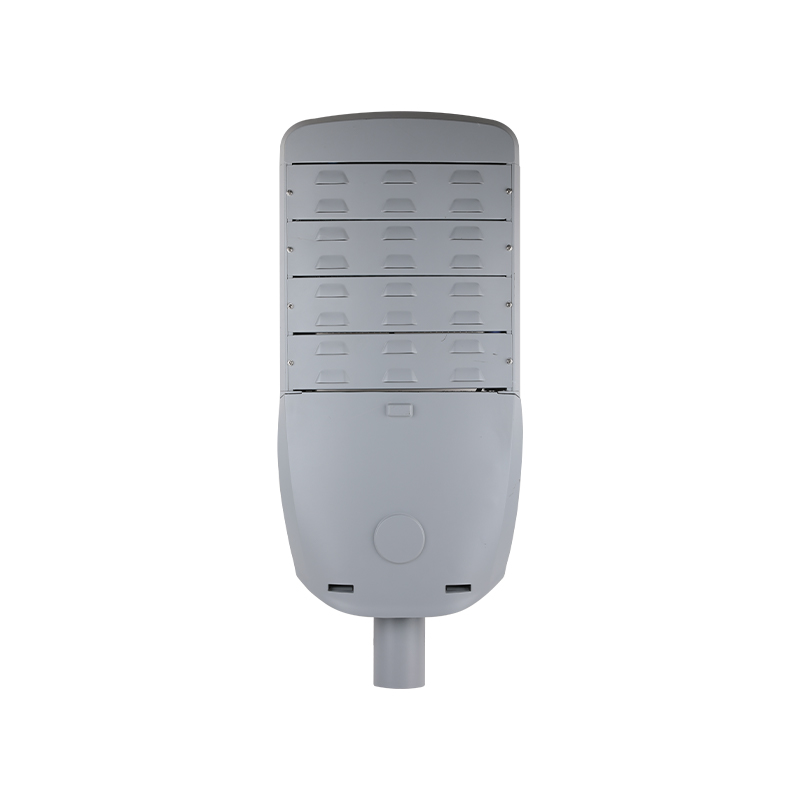

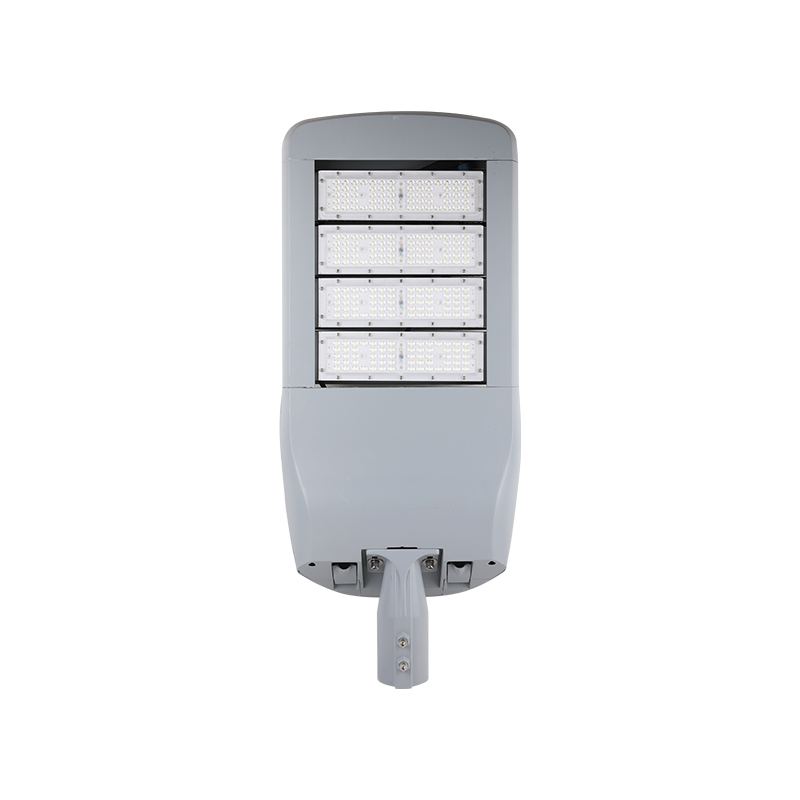

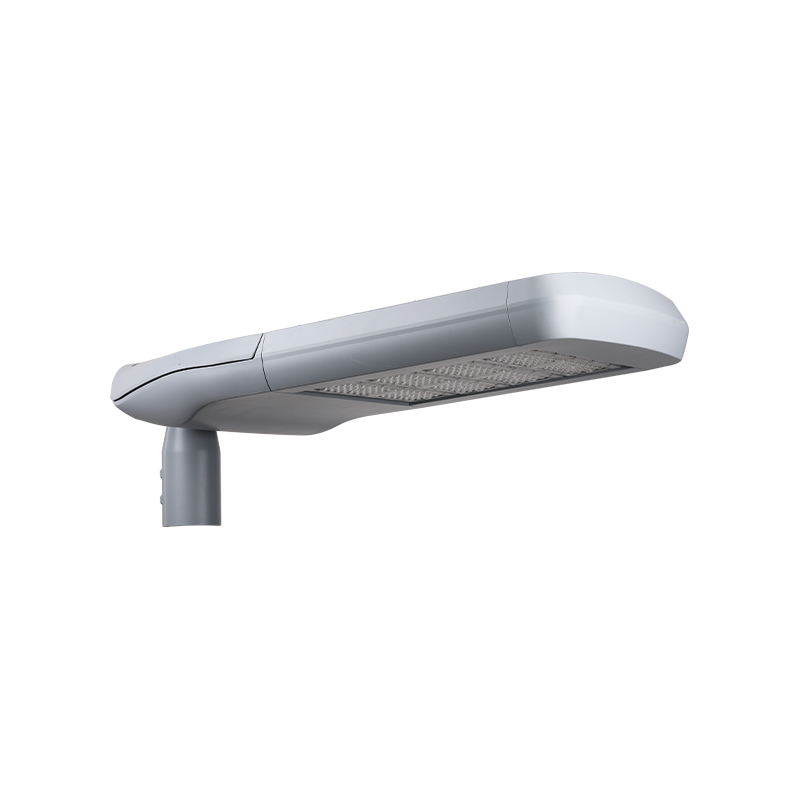

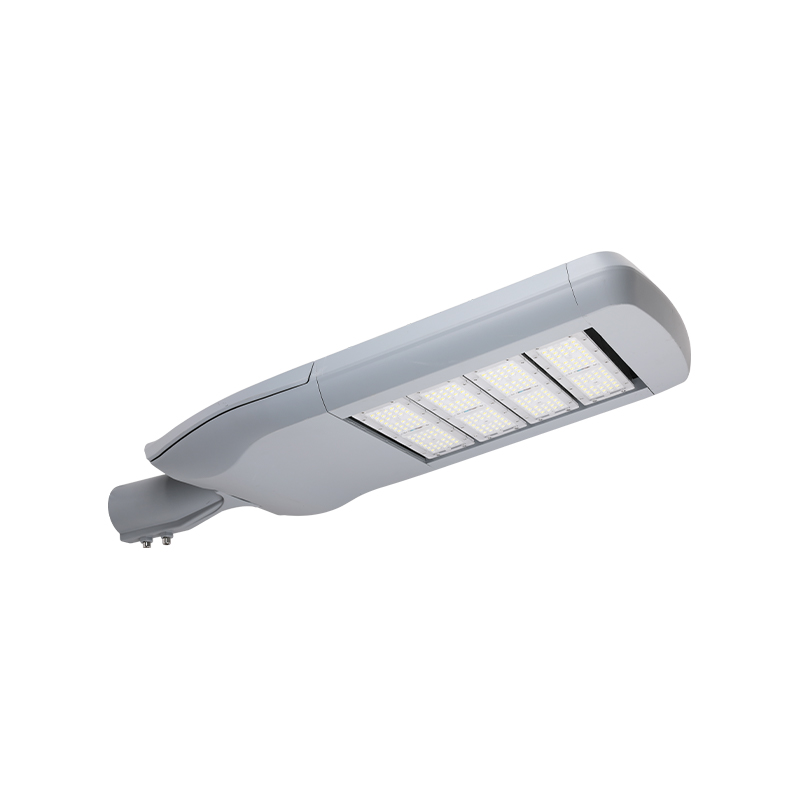

Modulaire motor Ontwerp FORTUNE MODULAR-serie LED-straatverlichting

Productbeschrijving

FORTUNE MODULAR heeft veel belangrijke voordelen. Het ontwerp en de functies weerspiegelen de kenmerken van efficiëntie, flexibiliteit en aanekomstgerichtheid. Het tandwielcompartiment en de tandwielkast kunnen eenvoudig zonder gereedschap worden geopend en vervangen, wat het onderhoudsproces aanzienlijk vereenvoudigt en de bediening en betrouwbaarheid van de apparatuur verbetert. Het ontwerp van de modulaire LED-engine kan flexibel worden uitgebreid van één module naar zes modules, wat niet alleen voldoet aan de behoeften van verschillende scenario's, maar ook de kosteneffectiviteit aanzienlijk verbetert en gebruikers een grotere flexibiliteit en aanpasbaarheid biedt.
Het product heeft een onder hoge druk gegoten aluminium behuizing en is bedekt met een corrosiebestendige polyester poedercoating om de duurzaamheid en stabiliteit van de apparatuur in zware omstandigheden te garanderen. Het verstelbare hoekcontactdoosontwerp ondersteunt installatie aan de zijkant en aan de bovenkant van de kolom, waardoor het gemak en de toepasbaarheid van de installatie verder worden vergroot.

BELANGRIJKSTE TOEPASSINGEN

WEG & SNELWEG

BRUGGEN

STEDELIJKE & WOONGEBIEDEN

VIERKANTE EN VOETGANGERSGEBIEDEN

TECHNISCHE SPECIFICATIES

SPEC	M01	M02	M03	M04	M05	M06
Wattage	30-60w	60-120w	90-180w	120-240w	150-300w	180-360w
Ingangsspanning	100-277V / 50-60Hz
Kleur temperatuur	3000-6500K
Kleurweergave-index	CRI > 70
Bedrijfstemperatuur	-40 ℃ ~ 50 ℃
Materiaal behuizing	ADC12
Bescherming tegen binnendringen	IP66
Slagvastheid	IK08
Overspanningsbeveiliging	10KV/20KV
Diameter van de spie	60 mm
Gewicht	6,0 kg	7,2 kg	8,4 kg	9,5 kg	10,8 kg	12,2 kg

ONTWERP IN DETAILS

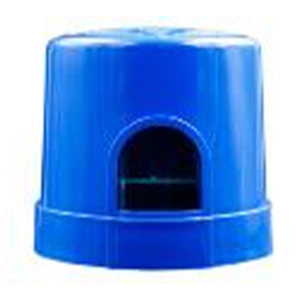

Led-module Multiled-module optioneel met armatuurefficiëntie tot 160 lm/w, lange levensduur 50.000 uur.	Fotocontrole (optioneel) Optioneel met NEMA-fitting en fotocel/kortsluitkap.

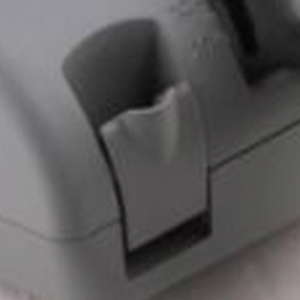

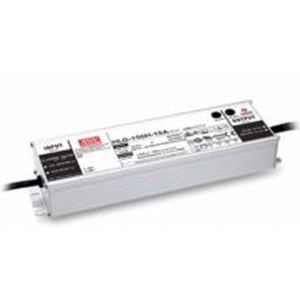

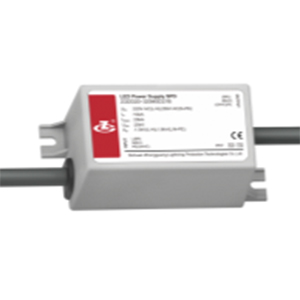

Voedingseenheid Hoogwaardige led-driver - 0-10v dimmen op aanvraag - Bestuurdermerk kan kiezen uit MOSO, Meanwell, Philips, Osram.	Gespen Gereedschapsloos openen van het tandwielcompartiment, gemakkelijk te onderhouden.

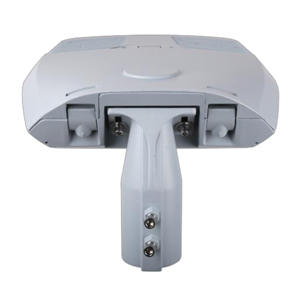

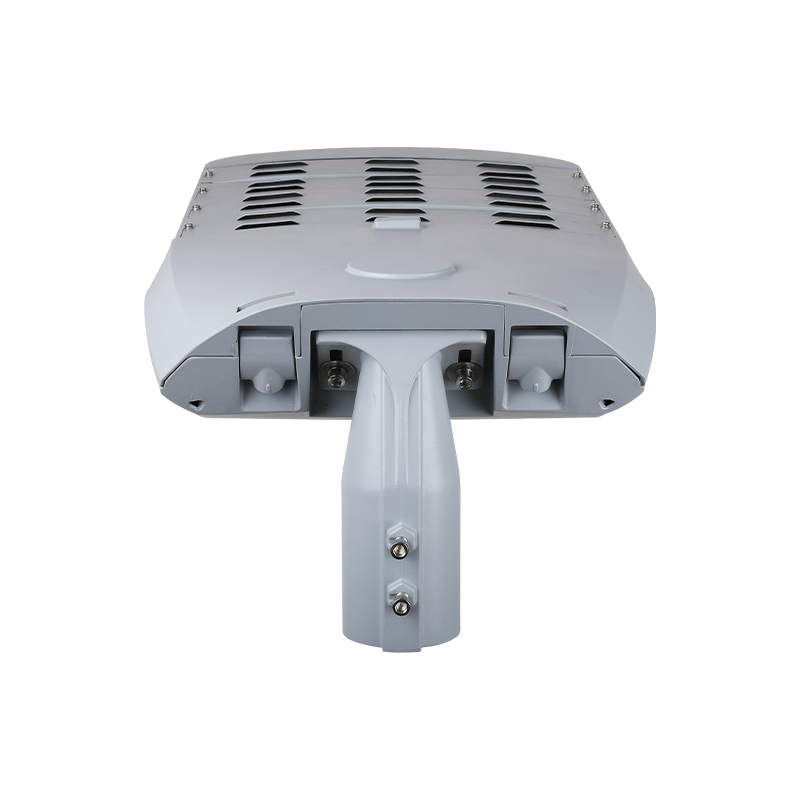

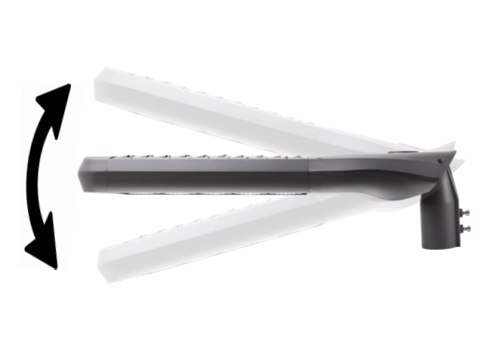

Kraan Brede verstelbare hoek van 0℃±15℃ voor zij-instap en paaltopmontage.	Stroomonderbreker Automatische uitschakeling van de armatuur wanneer het VSA-compartiment open is en na het sluiten wordt ingeschakeld, veiligheid voor werknemers tijdens onderhoud.

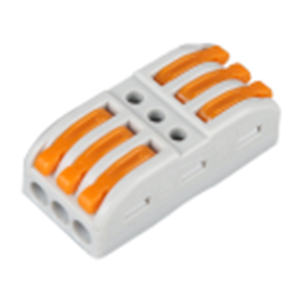

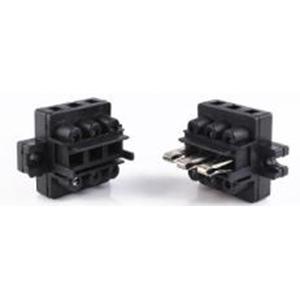

Connector Snelle plug-in connector, zonder gereedschap, bespaar tijd.	SPD 10kv (20kv optioneel) overspanningsbeveiliging, betrouwbaardere bescherming voor de led-voedingseenheid.

LED-MODULE BESCHIKBAAR

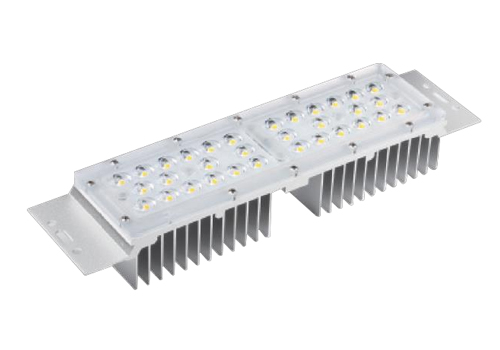

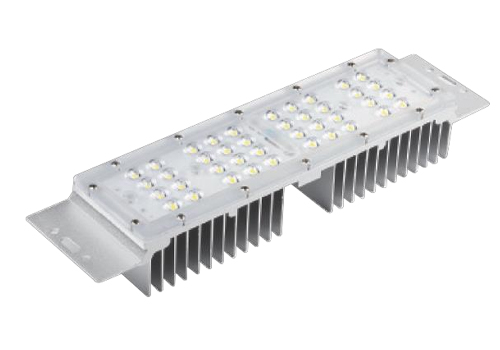

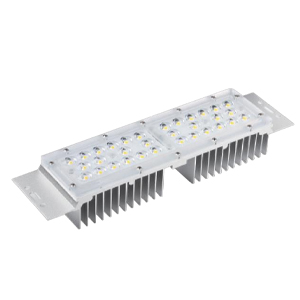

5050 LED-MODULE LED-aantal: 32 stuks Wattage: 50w	3030 LED-MODULE LED-aantal: 40 stuks Wattage: 30w

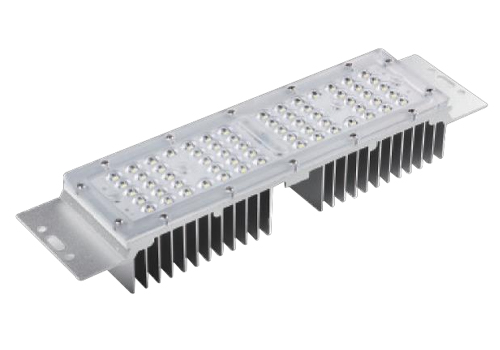

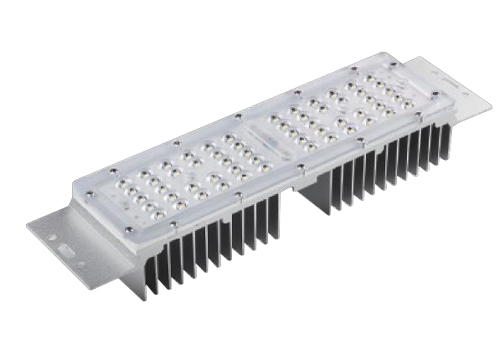

3030 LED-MODULE LED-aantal: 56 stuks Wattage: 50w	3030 LED-MODULE LED-aantal: 64 stuks Wattage: 60w

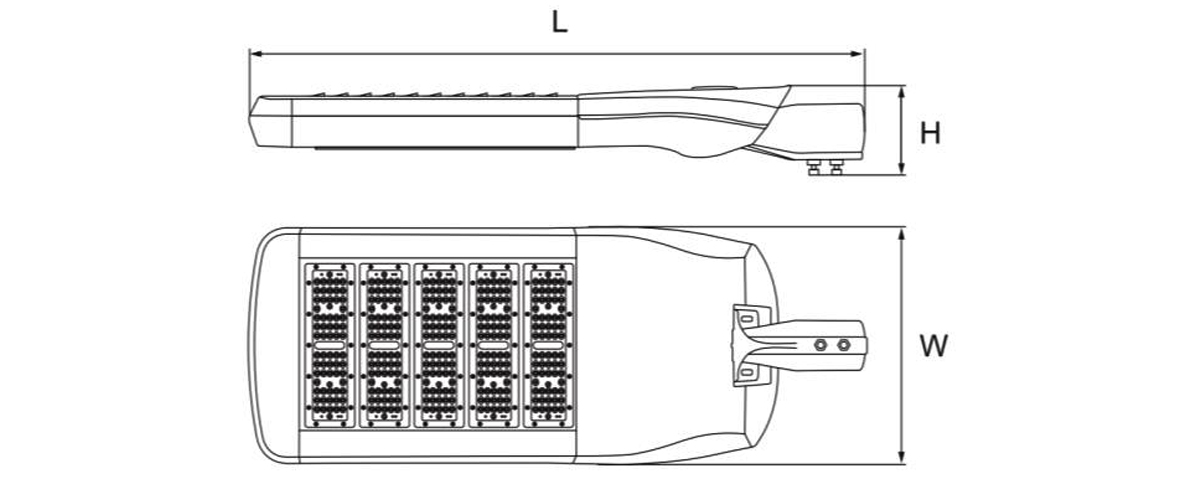

AFMETINGEN (mm)

BESTELINFORMATIE

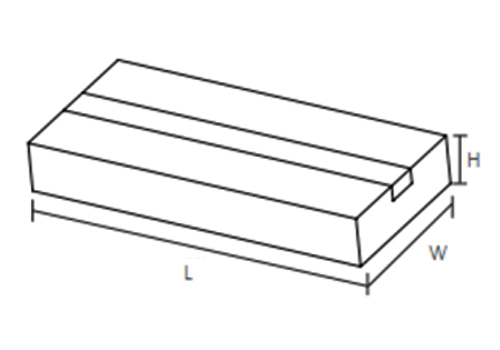

LOGISTIEKE GEGEVENS

INSTALLATIE

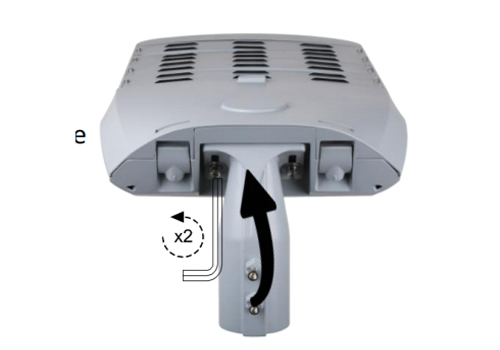

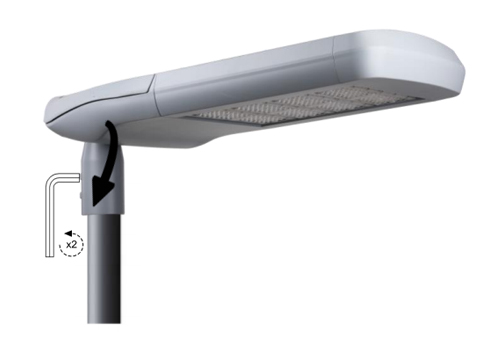

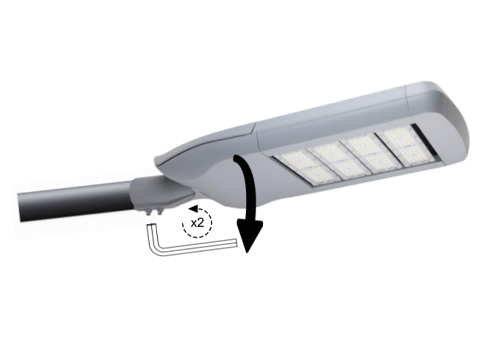

Draai het armatuur met een inbussleutel aan de paal vast.	Draai de schroeven los met een inbussleutel en draai de tap in de positie voor toegang aan de zijkant.

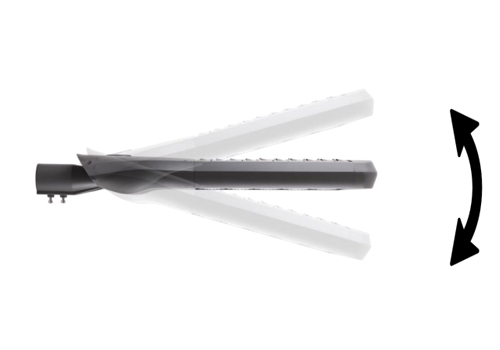

Er is slechts één handgereedschap nodig voor de installatie van de armatuur.	De hoek van de tap kan worden aangepast met -15°,-10°,0°,5°, 10°,15°.

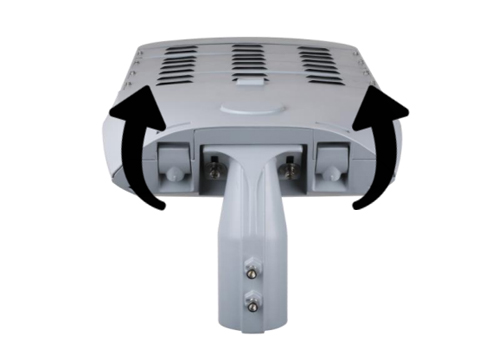

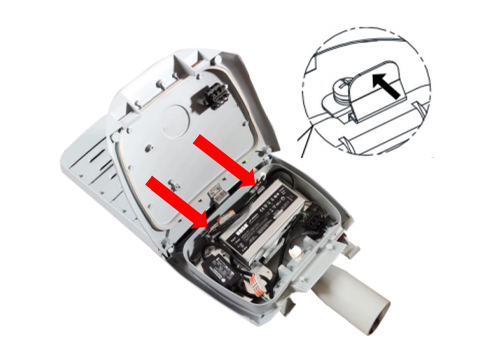

De hoek van de tap kan worden aangepast met -15°,-10°,0°,5°, 10°,15°.	Druk op twee gespen om het bagagecompartiment te openen.

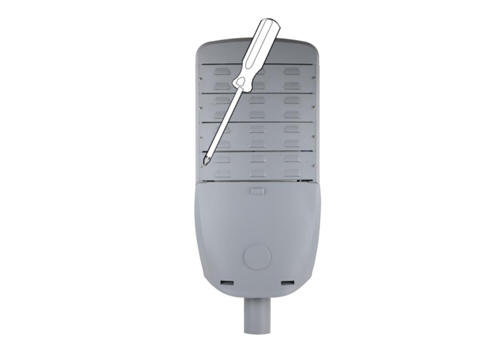

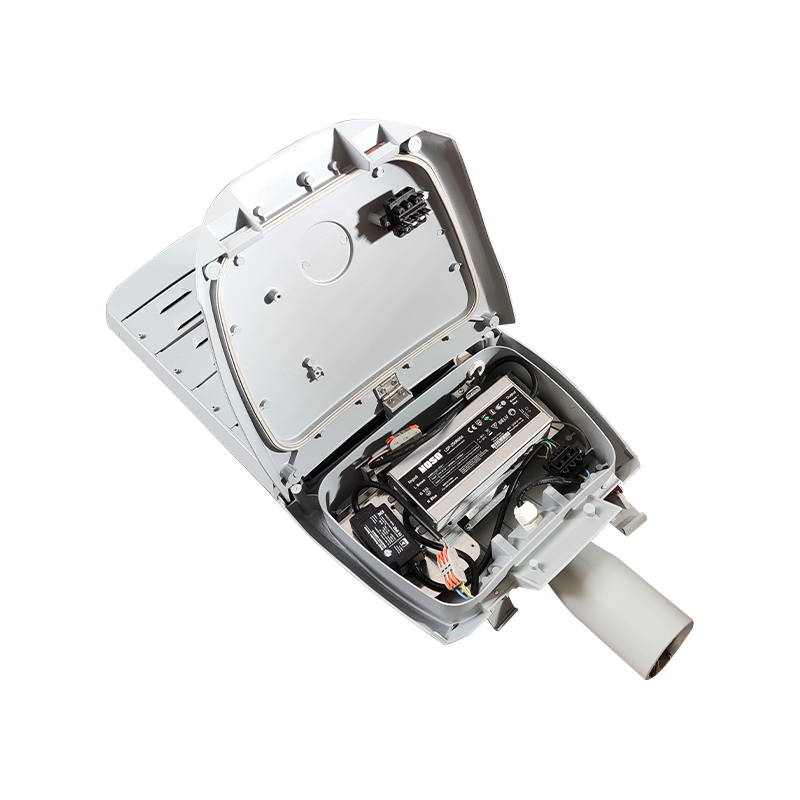

Plaats het deksel van het tandwielcompartiment in de vergrendelde positie, druk op de 2 clips per band en verwijder de tandwielplaat, vervang de defecte elektronische onderdelen door nieuwe en vergrendel vervolgens het tandwielcompartiment.	Maak het achterdekblad los en verwijder het, draai vervolgens de schroeven los die op het profiel zijn vergrendeld, verwijder de defecte ledmodule en vervang deze door een nieuwe. Sluit elk onderdeel stap voor stap aan en draai het vast.
