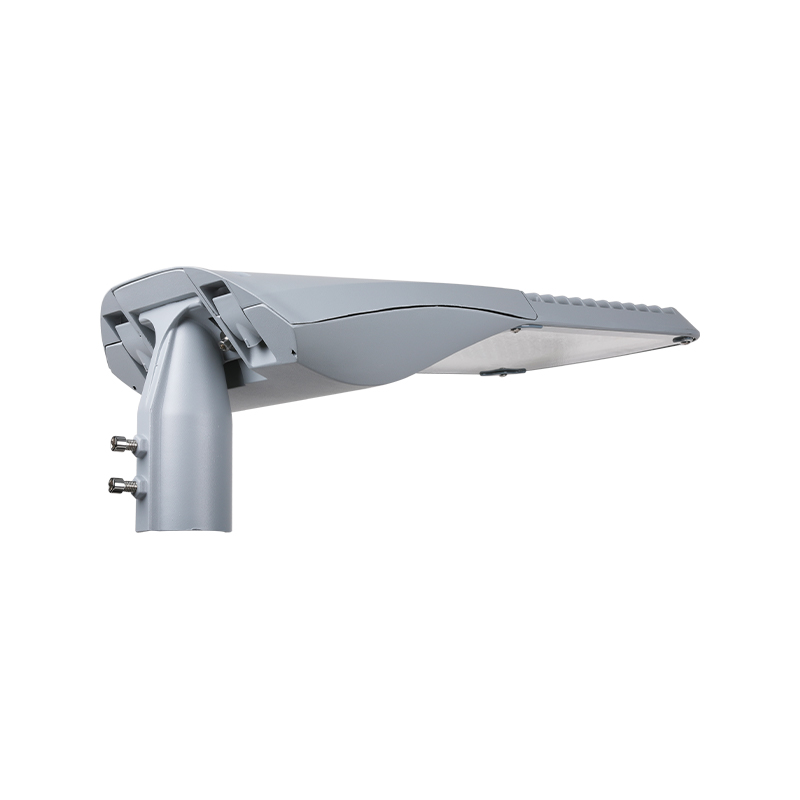

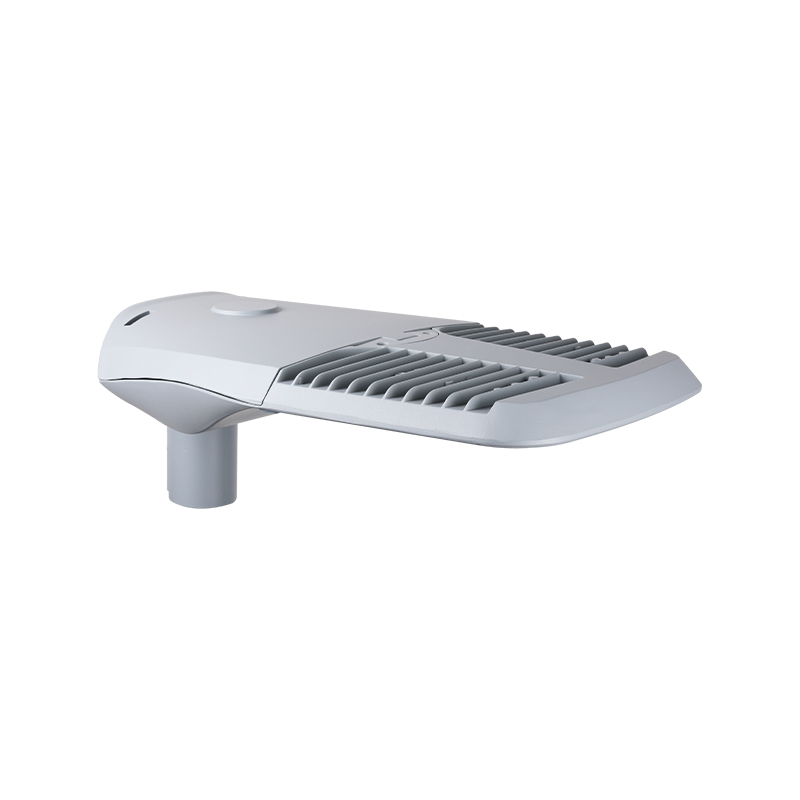

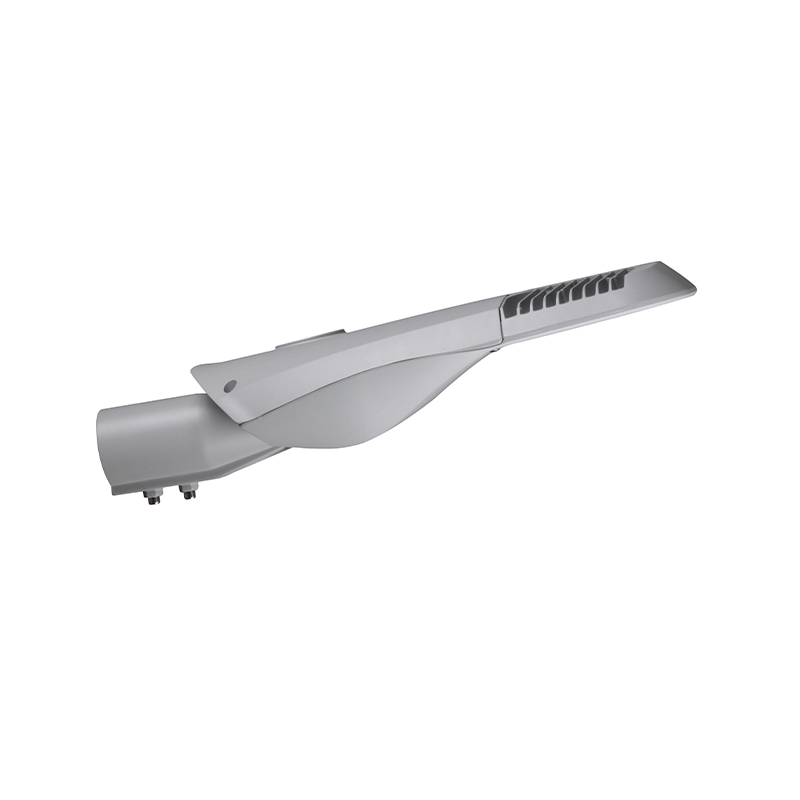

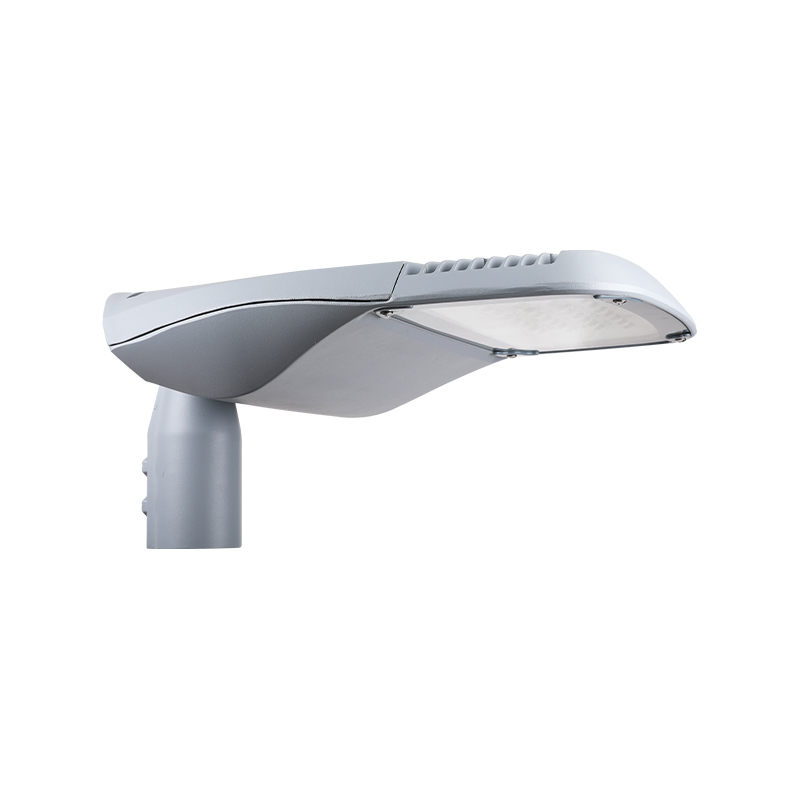

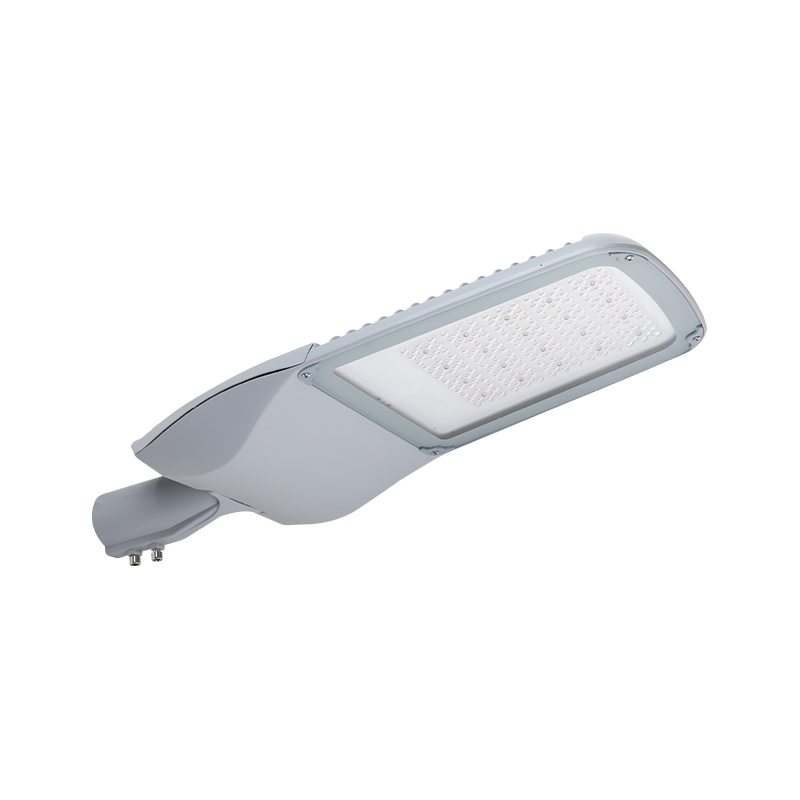

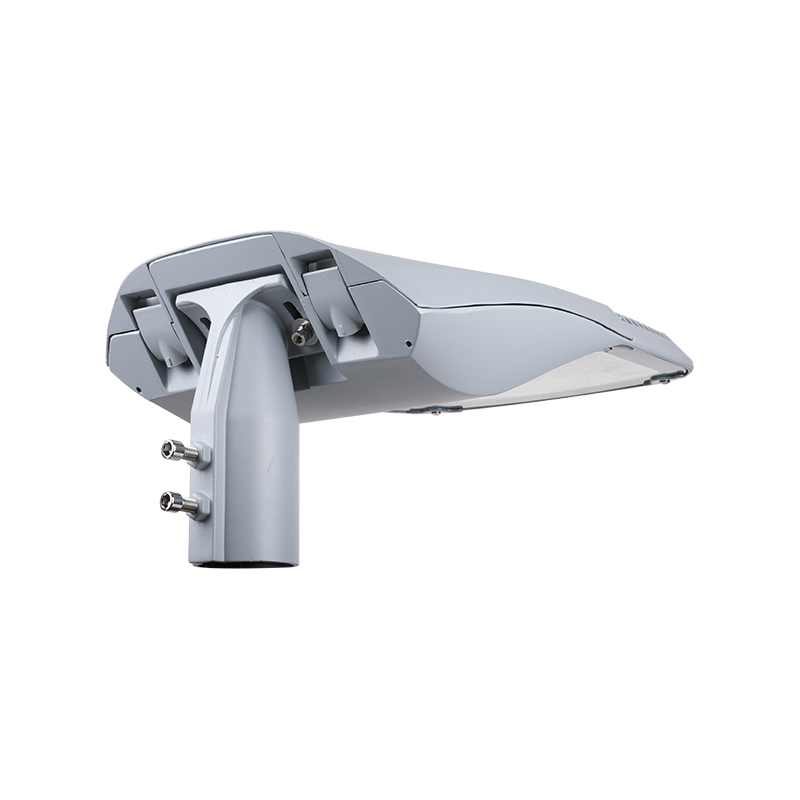

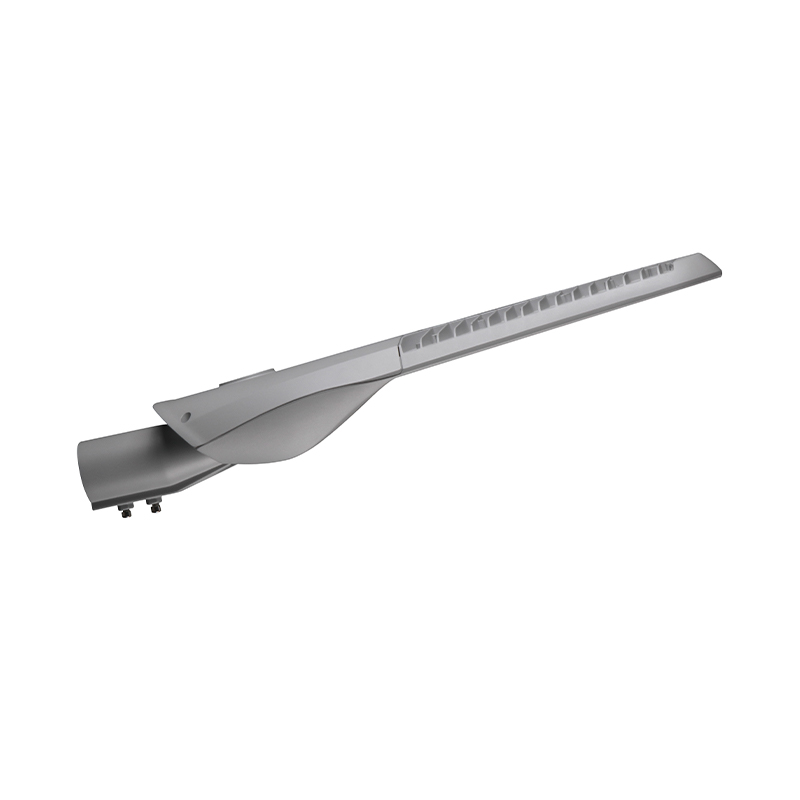

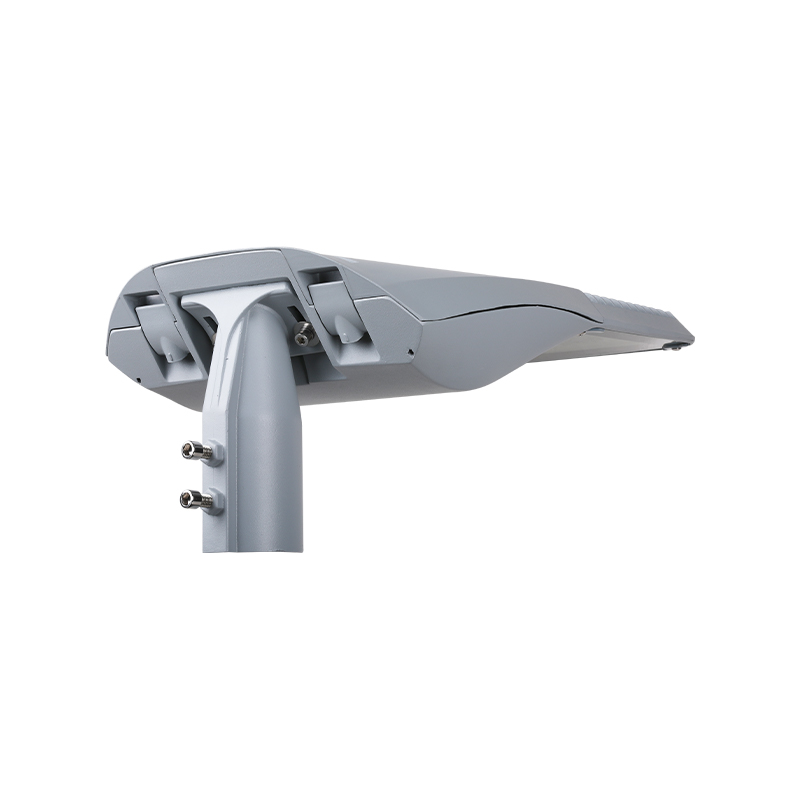

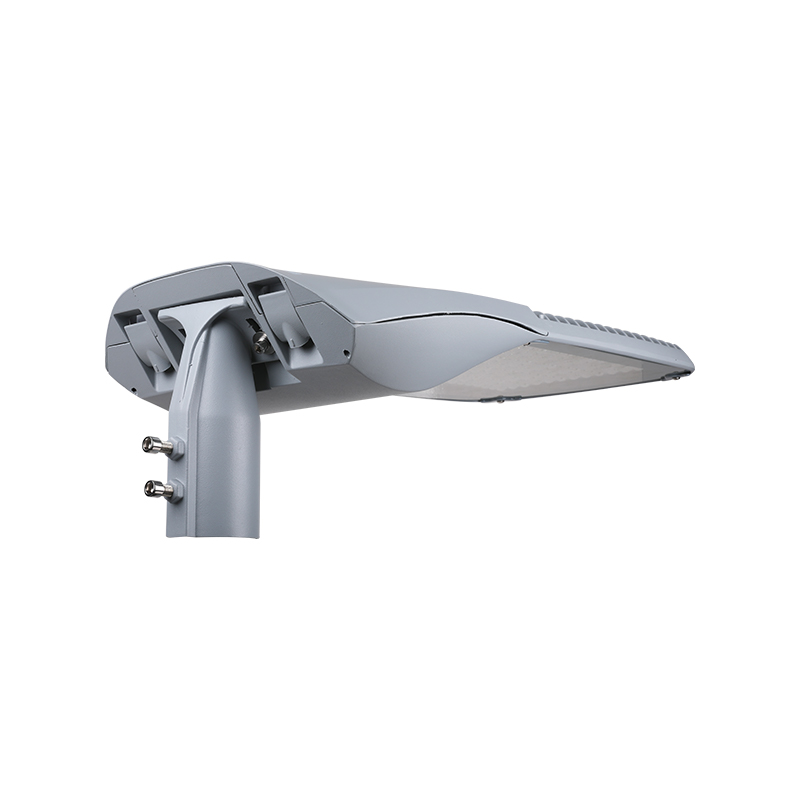

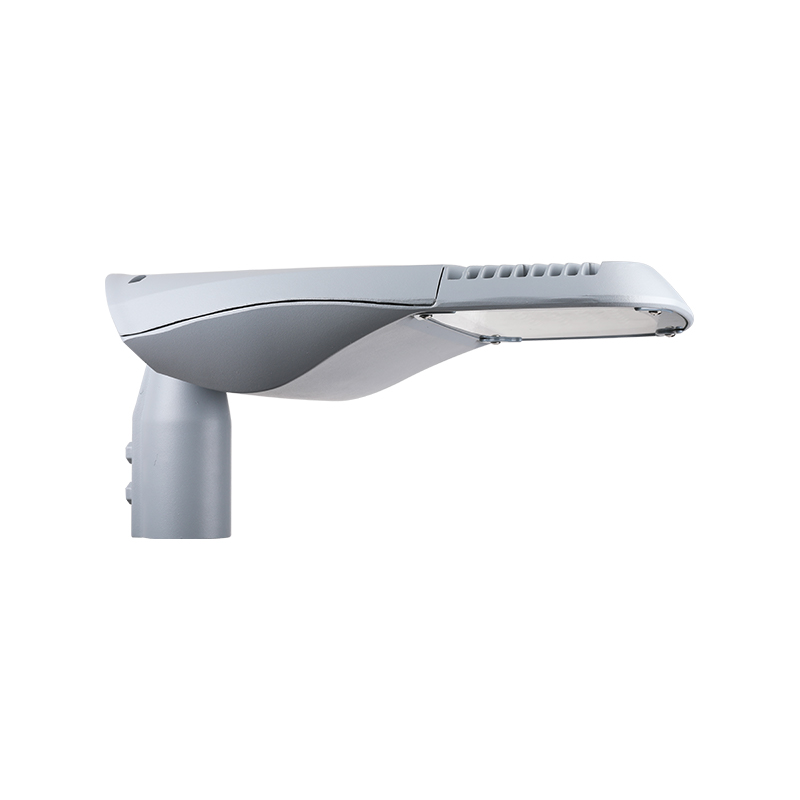

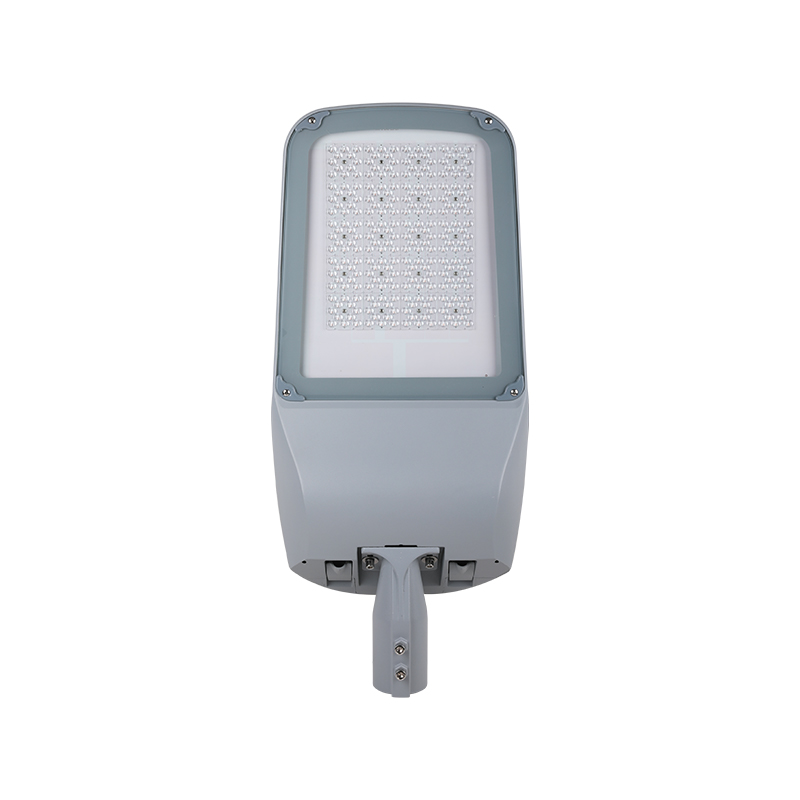

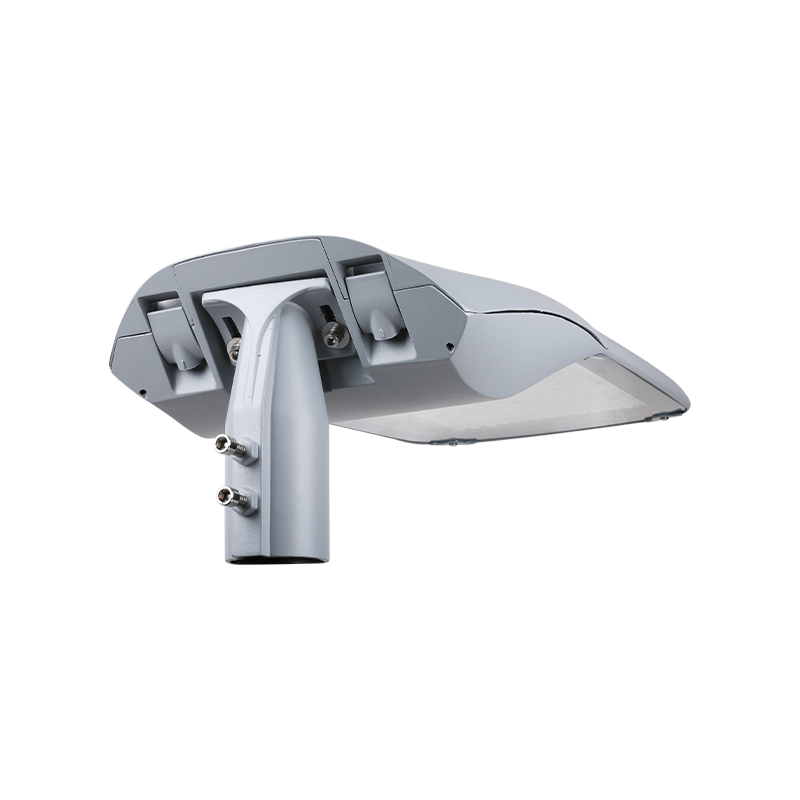

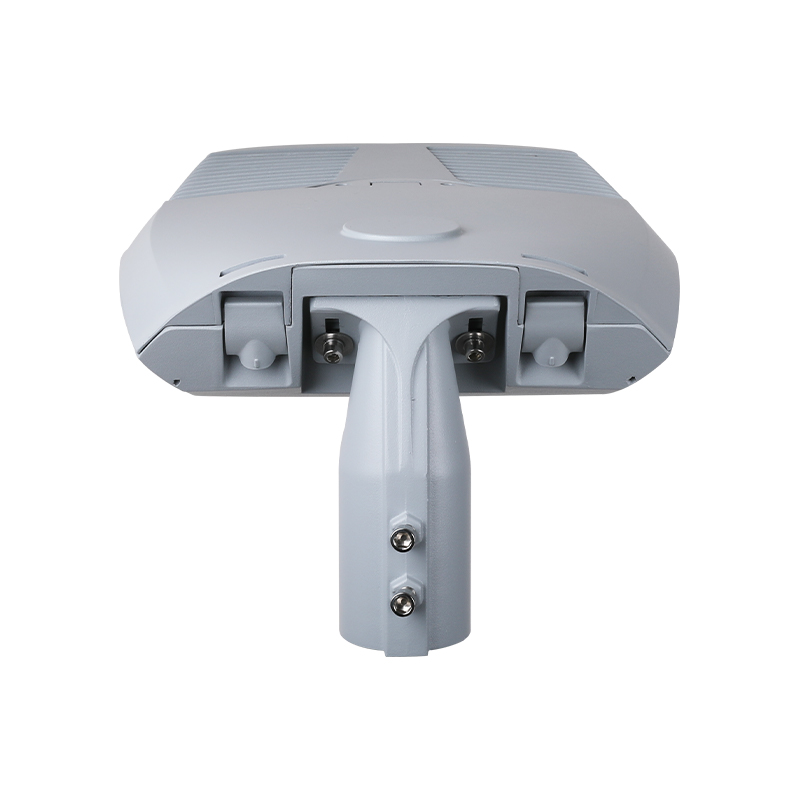

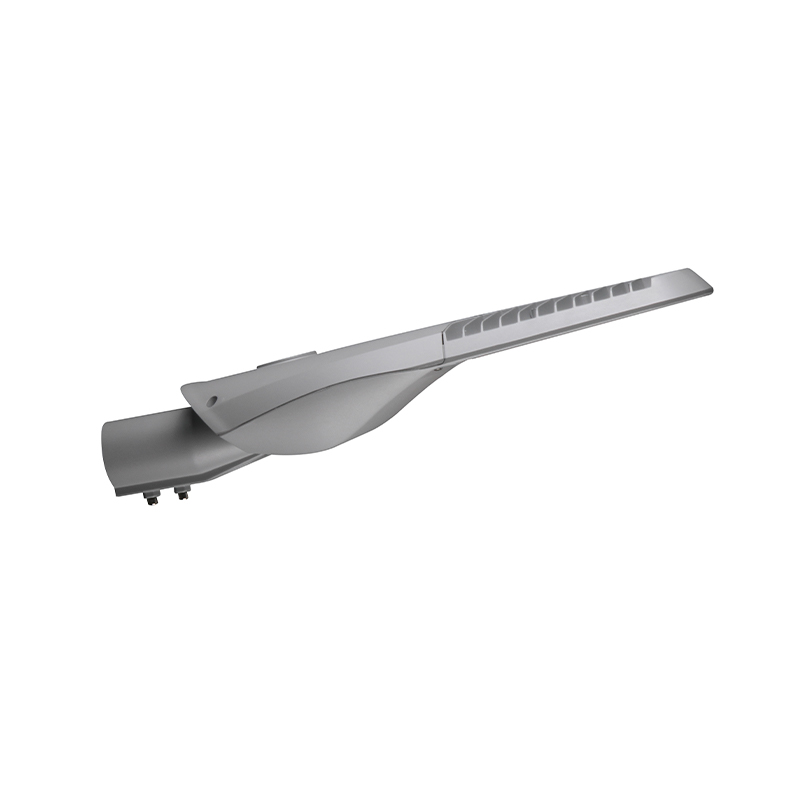

3030/5050 SMD LED-chip FORTUNE-serie LED-straatverlichting

Productbeschrijving

FORTUNE biedt drie formaten voor verschillende scenario's, waardoor de flexibiliteit en kosteneffectiviteit van het project aanzienlijk worden verbeterd. Tegelijkertijd ondersteunt het apparaat verstelbare hoekcontactdozen, die kunnen voldoen aan de uiteenlopende behoeften van zij-invoer en kolomtopinstallatie, wat een groot gemak voor de gebruikers oplevert.
Wat het onderhoud betreft, kan het apparaat de versnellingsbak eenvoudig zonder gereedschap openen, en het is ook erg handig om de tandwielkast te vervangen, wat de moeilijkheidsgraad van het onderhoud aanzienlijk vermindert en de levensduur verlengt. Het toegepaste optische lensontwerp realiseert niet alleen een asymmetrische lichtverdeling, maar vermindert ook effectief verblinding, verbetert de uniformiteit van het licht en biedt gebruikers een comfortabelere verlichtingservaring. De LED-lichtbron en het versnellingsbakontwerp van de apparatuur bieden ook potentieel voor toekomstige upgrades. Gebruikers kunnen ze indien nodig eenvoudig vervangen om de prestaties van de apparatuur verder te verbeteren.

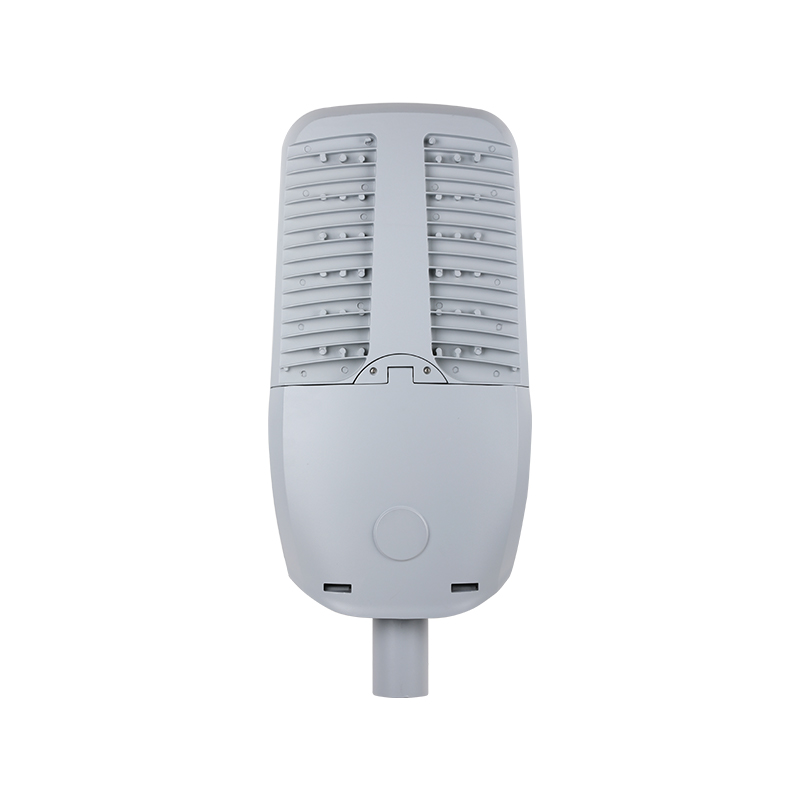

De behuizing is gemaakt van onder hoge druk gegoten aluminium en het oppervlak is bedekt met een corrosiebestendige polyester poedercoating. Het is niet alleen mooi en duurzaam, maar heeft ook een goede corrosieweerstand en kan zich aanpassen aan verschillende complexe omgevingen. Het ontwerp van het koellichaam maakt gebruik van efficiënte warmteafvoertechnologie om de stabiliteit en veiligheid van de apparatuur tijdens langdurig gebruik te garanderen, waardoor de levensduur van de apparatuur effectief wordt verlengd.

BELANGRIJKSTE TOEPASSINGEN

WEG & SNELWEG

BRUGGEN

STEDELIJKE & WOONGEBIEDEN

VIERKANTE EN VOETGANGERSGEBIEDEN

TECHNISCHE SPECIFICATIES

SPEC	MINI	MIDI	MAXI
Wattage	50-80w	80-150w	100-200w
Ingangsspanning	100-277V/50-60Hz
Kleurtemperatuur	3000-6500K
Kleurweergave-index	CRI>70
Bedrijfstemperatuur	-40 ℃ ~ 50 ℃
Materiaal behuizing	ADC12
Bescherming tegen binnendringing	IP66
Slagvastheid	IK08
Overspanningsbeveiliging	10KV/20KV
Verspreider	Gehard glas
Diameter van de spie	60 mm
Gewicht	5,9 kg	7,5 kg	8,8 kg

ONTWERP IN DETAILS

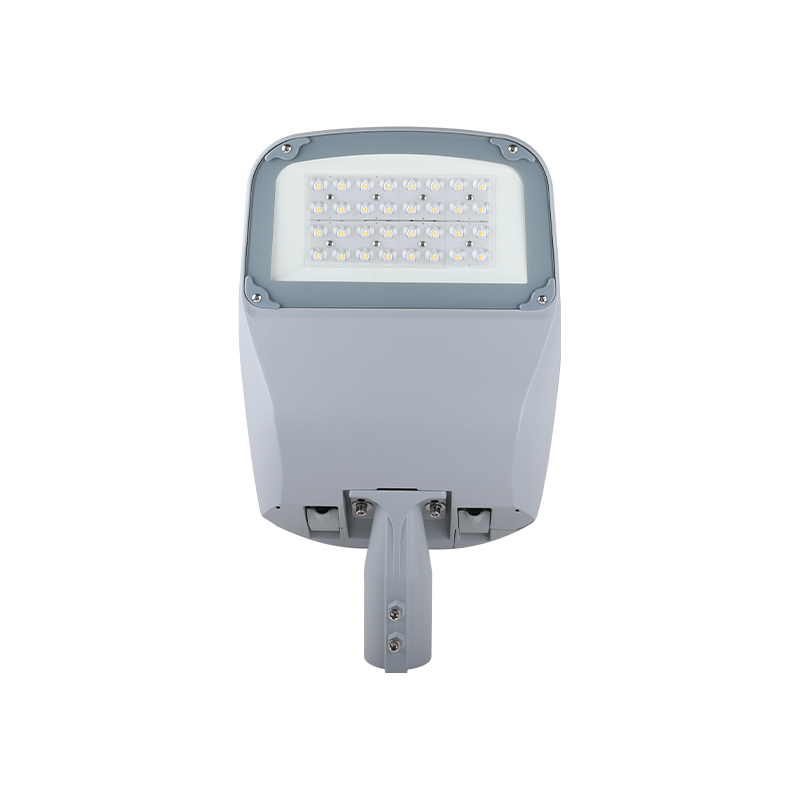

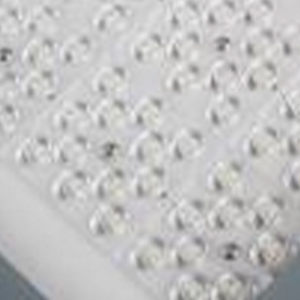

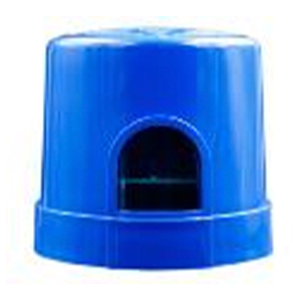

Led-chips Lumileds 3030 & 5050 ledchips met armatuurefficiëntie tot 150 lm/w, lange levensduur 50.000 uur.	Fotocontrole (optioneel) Optioneel met NEMA-aansluiting en fotocel/kortsluitkap.

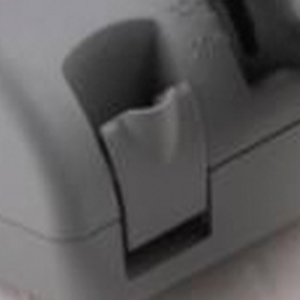

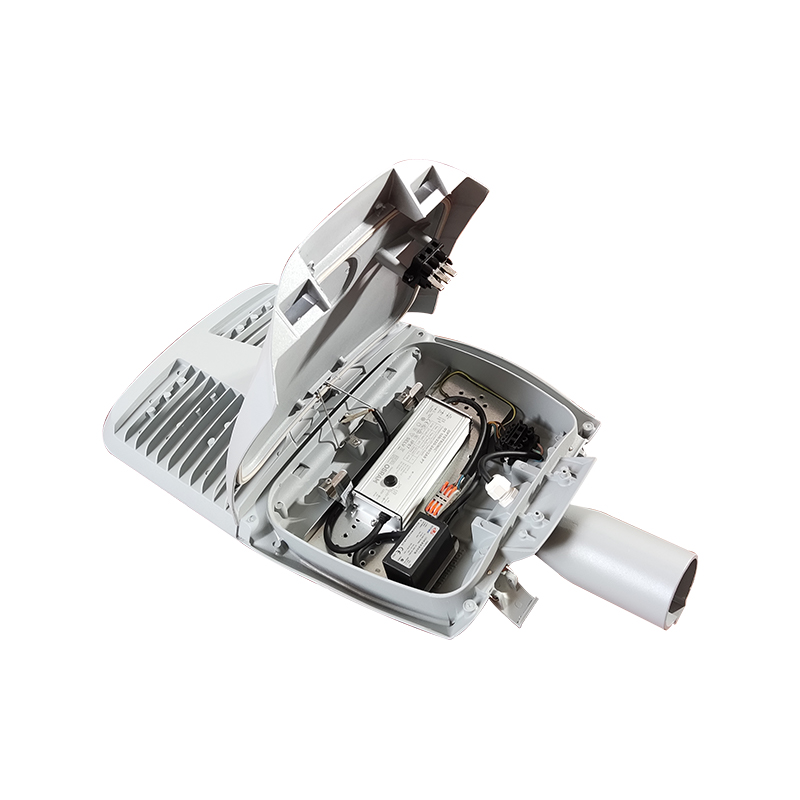

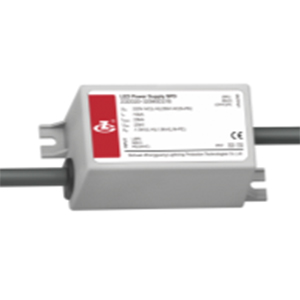

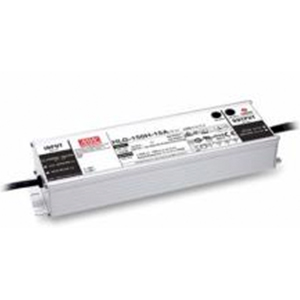

Voedingseenheid Hoogwaardige led-driver -0-10v dimmen op aanvraag -Driver-merk kan kiezen uit MOSO, Meanwell, Philips, Osram.	Gespen Gereedschapsloos openen van het tandwielcompartiment, gemakkelijk te onderhouden.

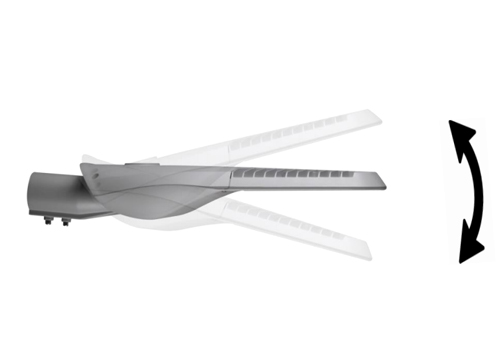

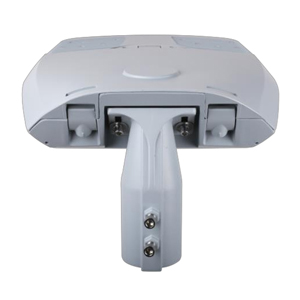

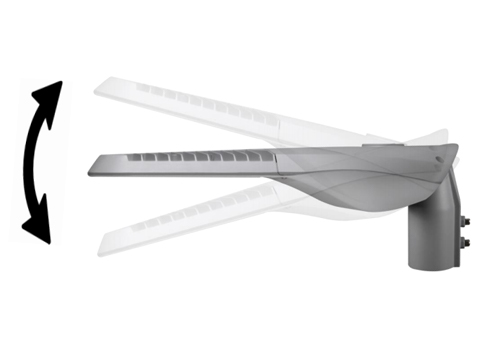

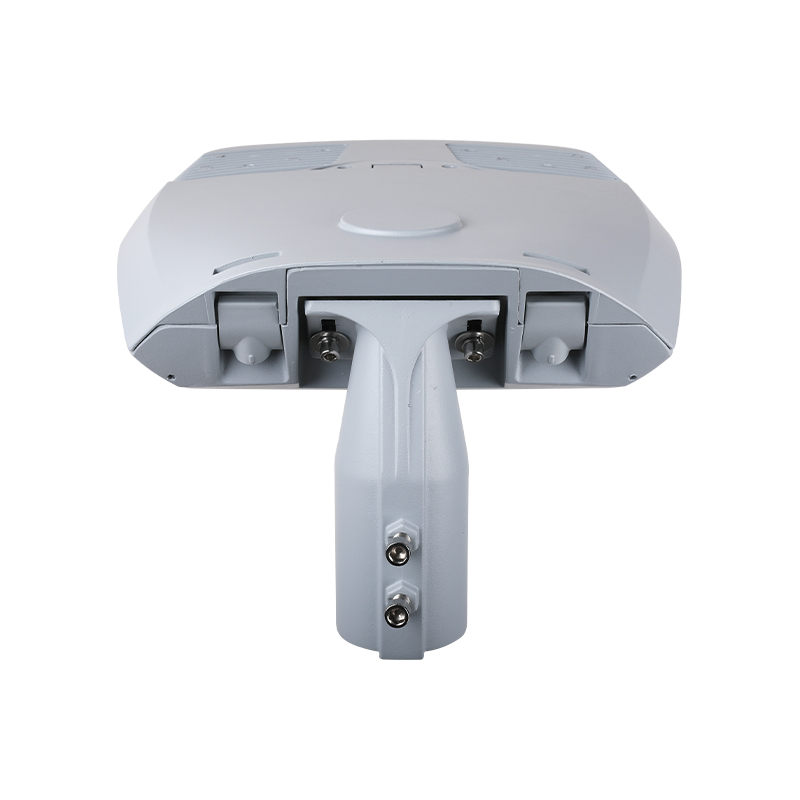

Kraan Brede verstelbare hoek van 0°-±15° voor zij-instap en paaltopmontage.	Stroomonderbreker Automatisch uitschakelen van de armatuur wanneer het VSA-compartiment open is en na het sluiten weer inschakelen, veiligheid voor werknemers tijdens onderhoud.

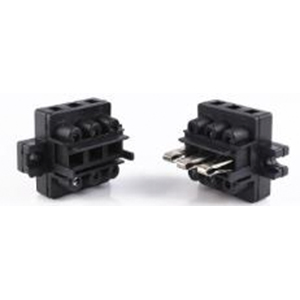

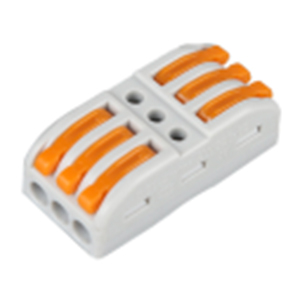

Connector Snelle plug-in connector, zonder gereedschap, bespaar tijd.	SPD 10kv (20kv optioneel) overspanningsbeveiliging, betrouwbaardere bescherming voor de led-voedingseenheid.

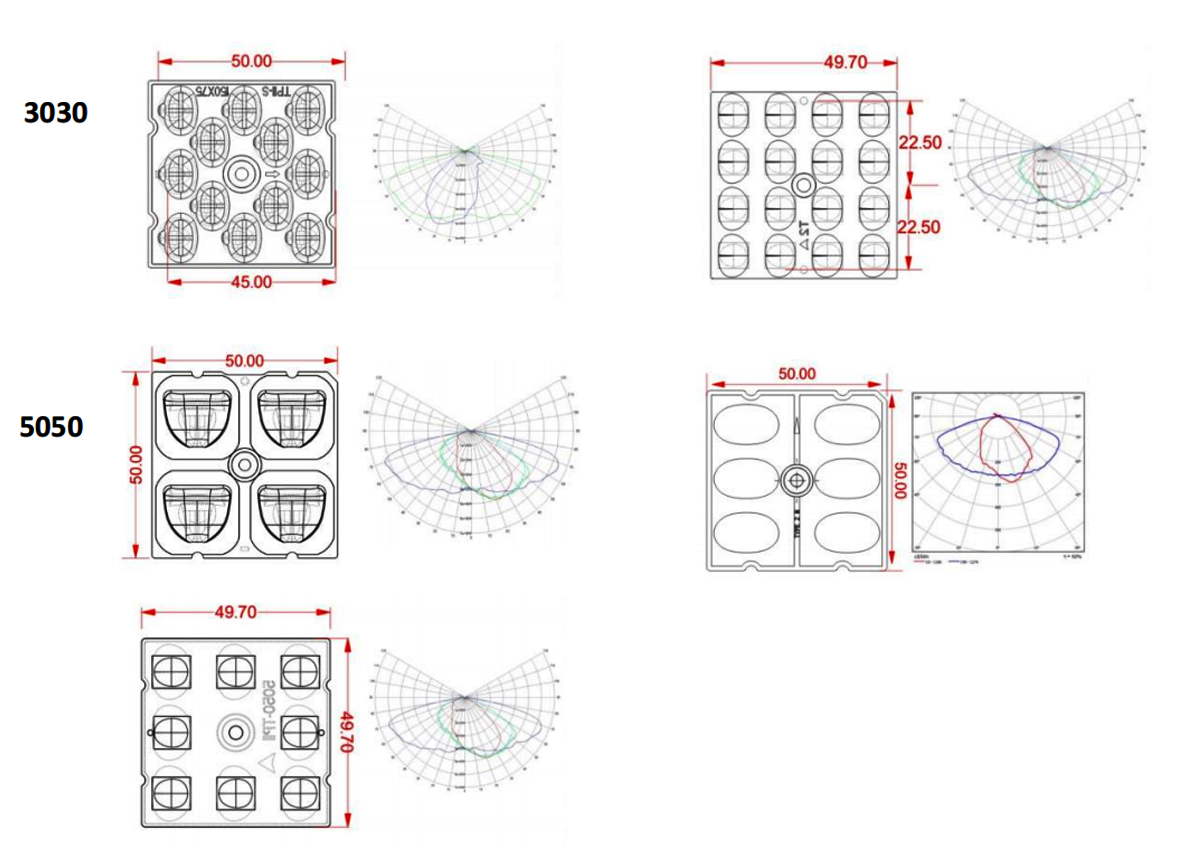

OPTICA BESCHIKBAAR

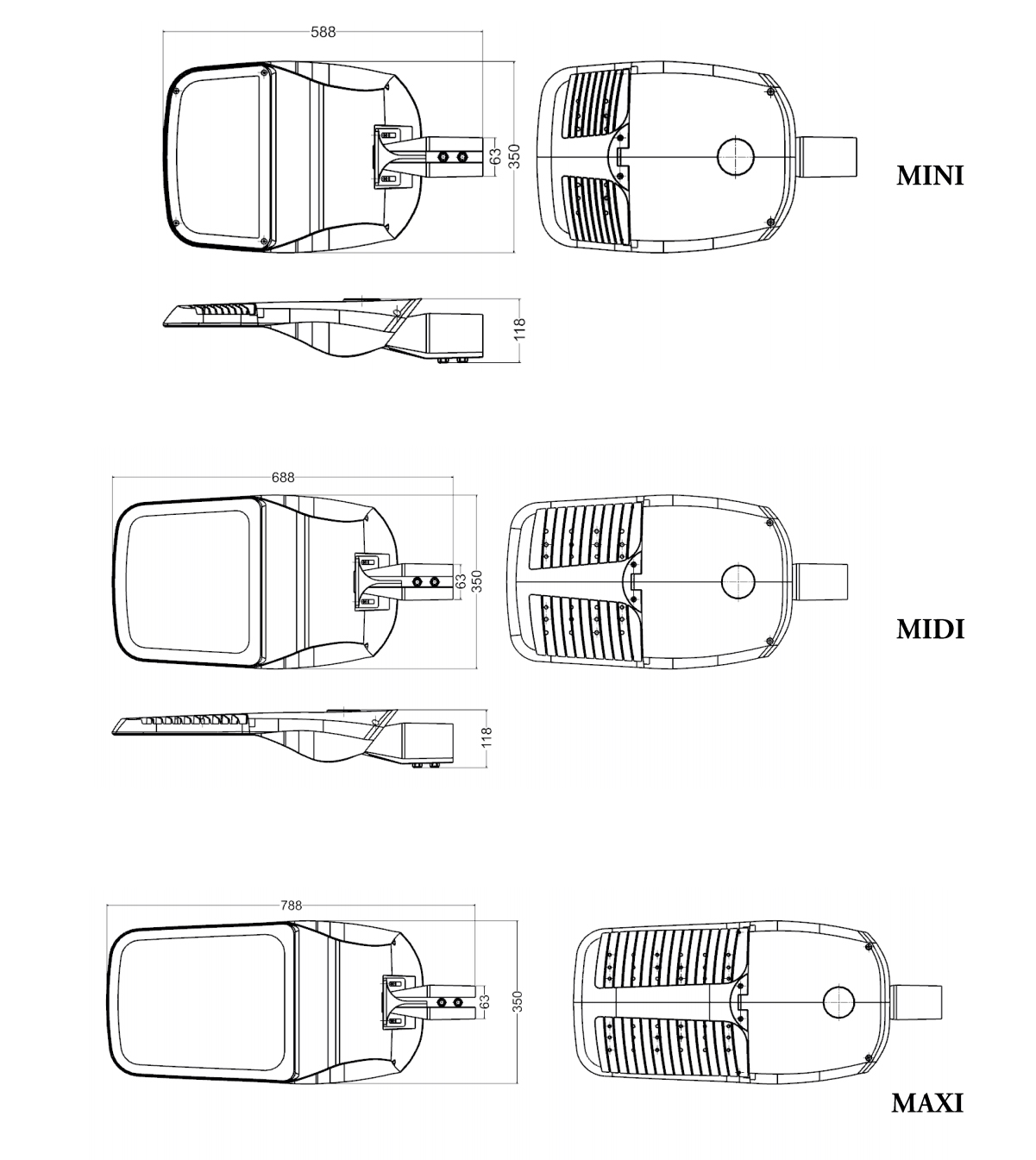

AFMETINGEN (mm)


BESTELINFORMATIE

LOGISTIEKEGEGEVENS

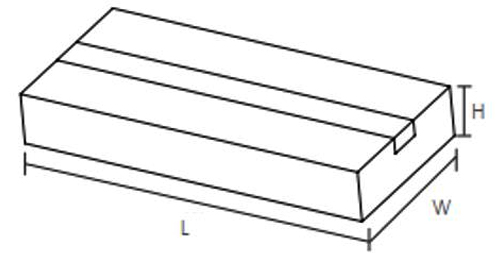

MODEL	Verpakkingseenheid (stuks/doos)	Kartongrootte (mm) (Lengte*Breedte*Hoogte)	Nettogewicht	Brutogewicht	Volume
FORTUIN MINI	1	630*390*180mm	5,9 kg	6,5 kg	44,2 dm³
FORTUNE MIDI	1	730*390*180mm	7,5 kg	8,3 kg	51,2 dm³
FORTUIN MAXI	1	830*390*180mm	8,8 kg	9,8 kg	58,3 dm³

INSTALLATIE

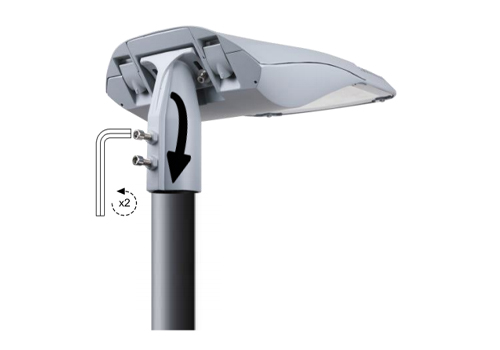

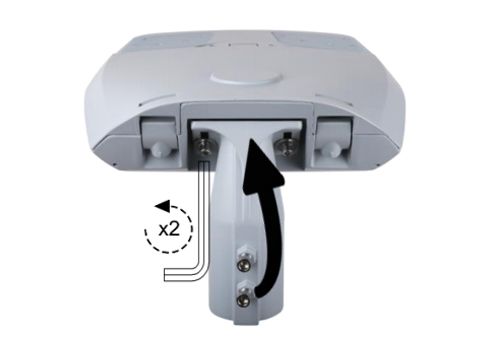

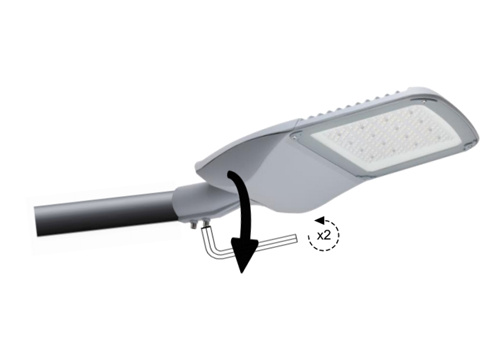

Draai het armatuur met een inbussleutel aan de paal vast.	Draai de schroeven los met een inbussleutel en draai de tap in de positie voor toegang aan de zijkant
Er is slechts één handgereedschap nodig voor de installatie van de armatuur.	-15° tot 15°. De hoek van de tap kan worden aangepast met -15°,-10°,0°,5°,10°,15°.

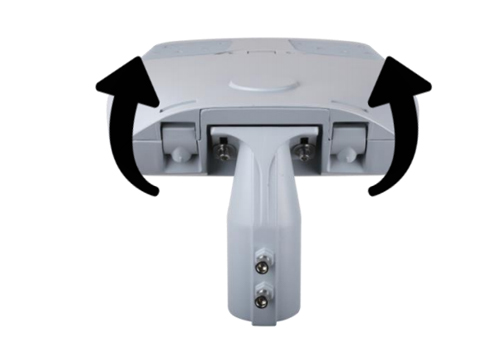

-15° tot 15° De hoek van de tap kan worden aangepast met -15°,-10°,0°,5°,10°,15°.	Druk op twee gespen om het bagagecompartiment te openen.

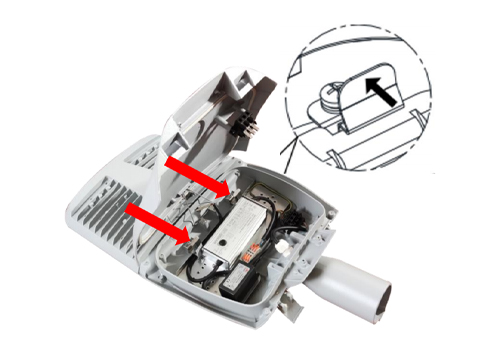

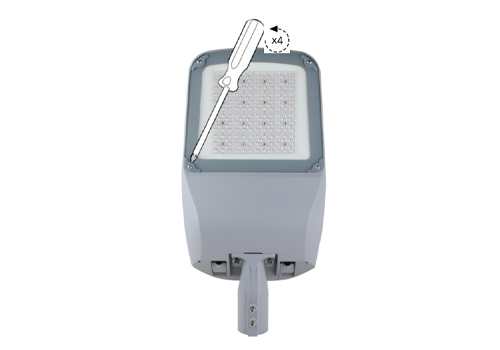

Plaats het deksel van het tandwielcompartiment in de vergrendelde positie, druk op de 2 clips per band en verwijder de tandwielplaat, vervang de defecte elektronische onderdelen door nieuwe en vergrendel vervolgens het tandwielcompartiment.	Draai de schroeven los en verwijder het glas, draai vervolgens de schroeven los die op de printplaat zijn vergrendeld, verwijder de defecte printplaat en vervang deze door een nieuwe. Sluit elk onderdeel stap voor stap aan en draai het vast.
